[Tableau] 레이더 차트(Radar Chart) 시각화

https://public.tableau.com/app/profile/.86104134/viz/RadarChartSpiderChart/Dashboard1

Radar Chart (Spider Chart; 방사형 차트 만들기)



Names	Path	Values
가	1	100
나	2	200
다	3	150
라	4	300
마	5	100
바	6	300
사	7	200
아	8	100
자	9	150

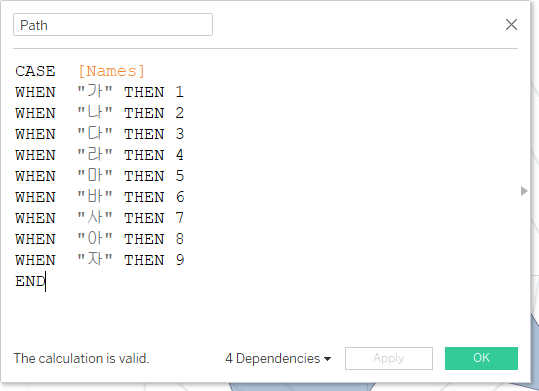

구각형 레이더 차트를 만들기 위한 데이터를 만들었다. Path는 계산식으로 만들어주면 됨.







Path

Path는 다각형 경로 설정을 위한 값이다.

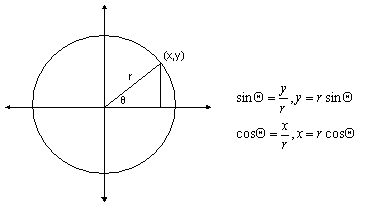

삼각함수에 따라 x좌표는 r*cosθ y좌표는 r*sinθ 이다.

측정값(Value) = r

360/n = θ

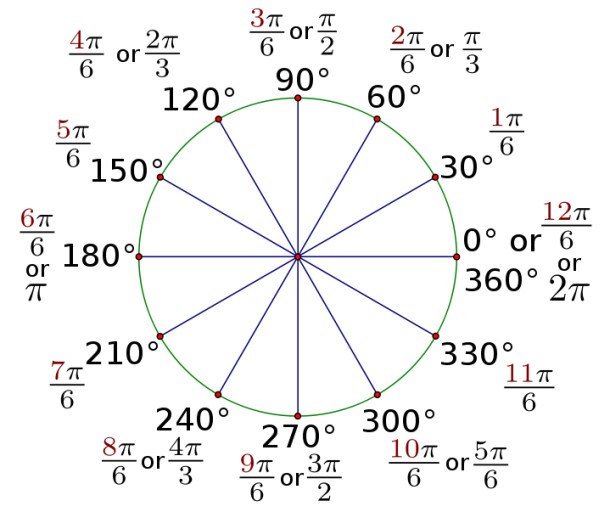

n각형 일 때 x축, y=0 을 기준으로 반시계 방향으로 각도를 계산

예시는 정구각형이므로 θ = 40





원리에 따라 측정값의 좌표를 찍어줄 x값, y값을 만들어준다.









좌표값을 만들어 주고 나면 열에 x, 행에 y를 올려줌







그리고 마크는 다각형으로 바꾸고 경로에 Path를 넣어준다.

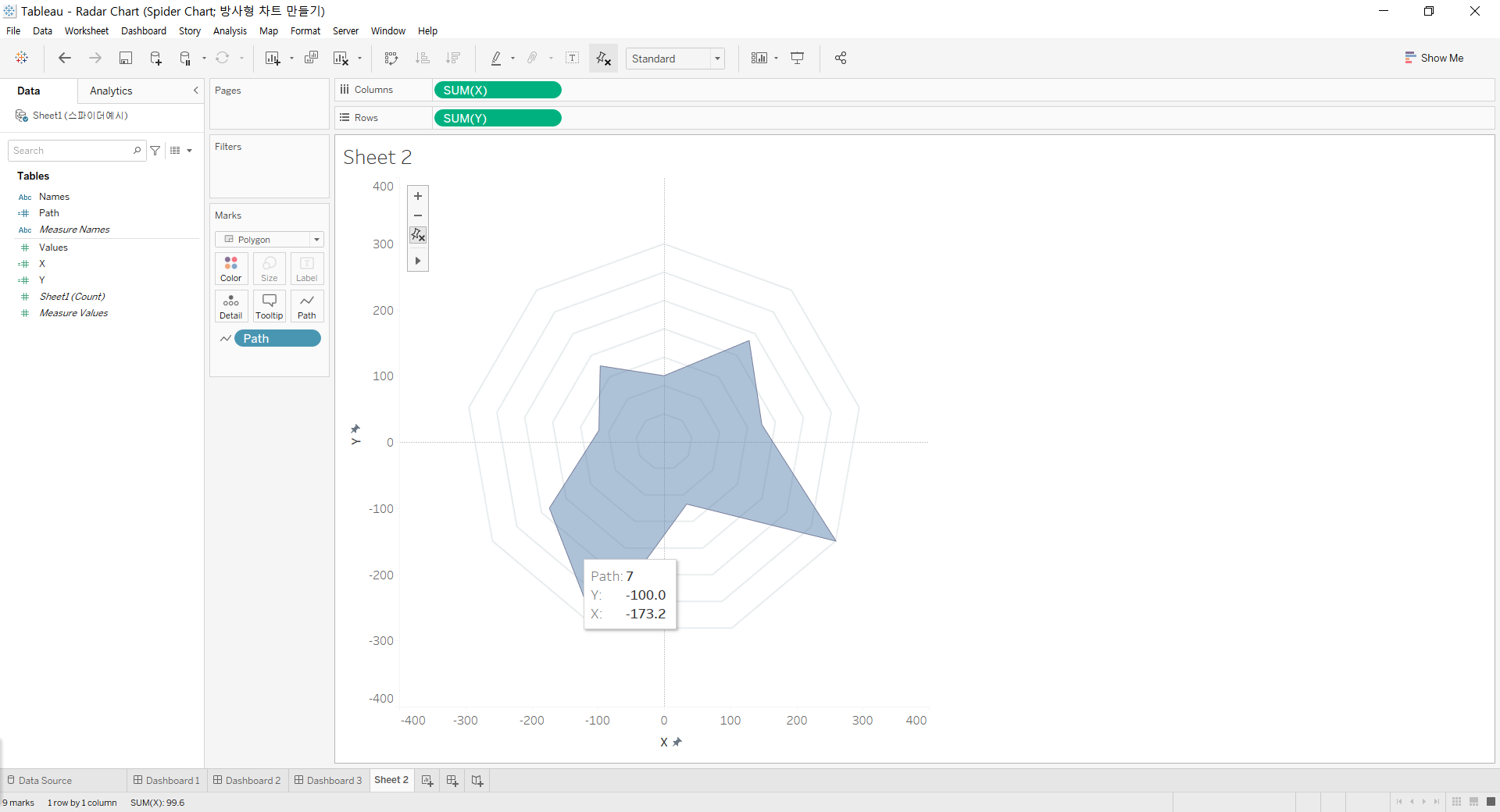

그러면 요렇게 됨!









배경이 없어서 심심하니까 미리 만들어 놓은 배경이미지를 넣어준다.

(맵 -> 배경이미지)

X Field에 X, Y Field에 Y를 올리고

예시 데이터는 최댓값이 300이니까 -300~300으로 입력









그러면 이렇게 된다. 끝!
